• 產品名稱：無源壓電式蜂鳴器1704

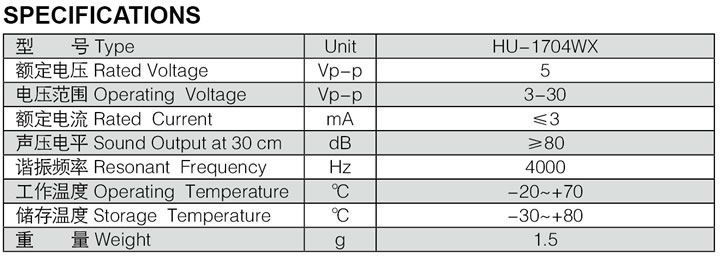

• 產品型號：HU-1704WX

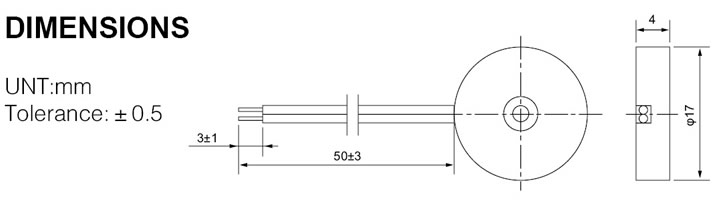

• 產品尺寸：50×17×4

• 服務承諾：江蘇省內24小時到達，省外2-3天到達，國外1到2周到達
點擊咨詢

蜂鳴器是一種一體化結構的電子訊響器，采用直流電壓供電，廣泛應用于計算機、打印機、復印機、報警器、電子玩具、汽車電子設備、電話機、定時器等電子產品中作發聲器件。蜂鳴器主要分為壓電式蜂鳴器和電磁式蜂鳴器兩種類型。蜂鳴器在電路中用字母“H”或“HA”（舊標準用“FM”、“ZZG”、“LB”、“JD”等）表示。

蜂鳴器結構原理:

1．電壓式蜂鳴器 壓電式蜂鳴器主要由多諧振蕩器、壓電蜂鳴片、阻抗匹配器及共鳴箱、外殼等組成。有的壓電式蜂鳴器外殼上還裝有發光二極管。

多諧振蕩器由晶體管或集成電路構成。當接通電源后（1.5~15V直流工作電壓）,多諧振蕩器起振,輸出1.5~2.5kHZ的音頻信號，阻抗匹配器推動壓電蜂鳴片發聲。

壓電蜂鳴片由鋯鈦酸鉛或鈮鎂酸鉛壓電陶瓷材料制成。在陶瓷片的兩面鍍上銀電極，經極化和老化處理后，再與黃銅片或不銹鋼片粘在一起。

2．電磁式蜂鳴器 電磁式蜂鳴器由振蕩器、電磁線圈、磁鐵、振動膜片及外殼等組成。

接通電源后，振蕩器產生的音頻信號電流通過電磁線圈，使電磁線圈產生磁場。振動膜片在電磁線圈和磁鐵的相互作用下，周期性地振動發聲。

蜂鳴器制作工藝:

（1）制備電磁鐵M:在長約6厘米的鐵螺栓上繞100圈導線,線端留下5厘米作引線,用透明膠布把線圈粘好,以免線圈松開,再用膠布把它粘在一個盒子上,電磁鐵就做好了。

（2）制備彈片P：從鐵罐頭盒上剪下一條寬約2厘米的長鐵片，彎成直角，把電磁鐵的一條引線接在彈片上，再用膠布把彈片緊貼在木板上。

（3）用曲別針做觸頭Q，用書把曲別針墊高，用膠布粘牢，引出一條導線，如圖連接好電路。

（4）調節M與P之間的距離（通過移動盒子），使電磁鐵能吸引彈片，調節觸點與彈片之間的距離，使它們能恰好接觸，通電后就可以聽到蜂鳴聲。
